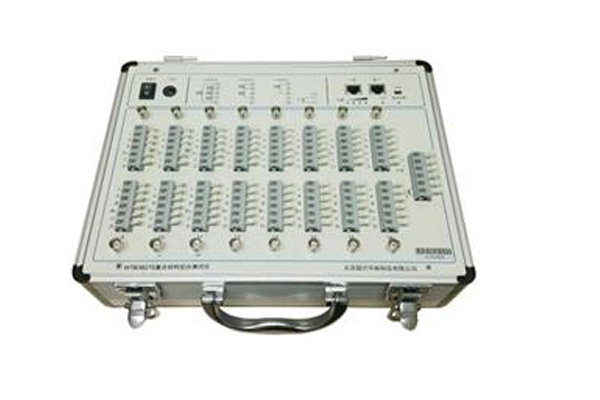

一、应变仪产品简介：
草莓影视污下载复合材料应变仪针对复合材料的拉伸，压缩，弯曲，剥离,疲劳等性能测试，配有专门的分析软件，配合草莓影视污下载复合材料万能草莓福利导航、拉力草莓福利导航，可以根据国标和ASTM计算方法输出拉伸强度，剪切强度，压缩强度，弯曲强度，弹性模量，剪切模量，泊松比，断裂伸长率等材料试验关心的数据，综合分析，直接输出报告与曲线。复合材料综合测试应变仪既支持单台通过USB接口直连，又支持多台通过网线级联组网。仪器内置大容量锂电池，可连续工作12小时以上，采用快装卸端子排，使用十分便捷。仪器每个通道采用独立24位 AD，保证每个通道同步采集，具有较高的信噪比，每通道桥路独立，可以采集应力应变，位移，载荷，振动，温度，扭矩等信号）。

二、应变仪主要技术参数
1、测量点数：8测点/台；16测点/台可选；
2、应变仪采样频率：1，2，5，10，20，40，80，100，200，500，1KHz；
3、应变仪应变接口：全桥、半桥、1/4桥（公共补偿）、三线制；快装卸端子排；
4、载荷接口：BNC信号线输入、IEPE供电24V/4mA
5、量程范围：
应变测量：±30000με/±10000με/±3000με/±1000με/±300με/±100με
电压测量：±10000mV/ ±5000mV/±1000mV/±300mV/±100mV/±30mV
每通道满量程可以过载10%，每通道独立，可设置不同量程；
6、测量误差：系统不确定度±0.3%Red±2με（0.5级）；
7、时间漂移: 小于2με/2小时；
8、温度漂移: 小于1μV/℃；
9、分辨率：1με/0.1με根据量程；
10、平衡范围：0～±20000με；
11、应变片阻值：50 ～ 20000Ω；
12、供桥电压：2V（DC）；
13、内置可充电锂电池；电池容量：4500mAh，一次充电可连续工作12h以上；
14、每通道独立24位AD，所用通道并行同步采集；
15、充电器输出参数：12.6V/1.0A;
16、工作模式：在线或离线；
17、平衡方式：硬件平衡；
18、内置存储器容量：8M；
19、通讯接口：
1)   单台设备可通过USB口直接连接
2)   多台设备可通过总线级联扩展，两台设备间不低于200米
20、结构形式：箱式；
21、同步方式：同步线或同步时钟发生器
22、电磁兼容试验符合A类指标，应变噪声≤1με；
23、使用环境：工作温度-10℃-40℃，工作湿度10-85%。

三、复合材料应变仪满足测试标准：
GB/T 9641—1988硬质泡沫塑料拉伸性能试验方法
GB/T 1447—2005纤维增强塑料拉伸性能试验方法
GB/T 7559—2005纤维增强塑料层合板螺栓连接挤压强度试验方法
GB/T 3354—1999 定向纤维增强塑料拉伸性能试验方法
HB 6740—1993 碳纤维复合材料层合板开孔拉伸试验方法
GB/T 1452—2005 夹层结构平拉强度试验方法
GB/T 7124—2008 胶粘剂拉伸剪切强度的测定（刚性材料对刚性材料）
GB/T 6329—1996 胶粘剂对接接头拉伸强度的测定
GB/T 10007—2008硬质泡沫塑料剪切强度试验方法
ASTM D 7078/D 7078M-05 V型缺口梁复合材料剪切性能试验方法
GB/T 1455—2005 夹层结构或芯子剪切性能试验方法
GB/T 3355—2005 纤维增强塑料纵横剪切试验方法
GB/T 8813—1988硬质泡沫塑料压缩试验方法
GB/T 1448—2005纤维增强塑料压缩性能试验方法
GB/T 1450.1—2005纤维增强塑料层间剪切强度试验方法
GB/T 3856—2005 单向纤维增强塑料平板压缩性能试验方法
GB/T 21239—2007 纤维增强塑料层合板冲击后压缩性能试验方法
HB 6741—1993 碳纤维复合材料层合板开孔压缩试验方法
GB/T 1453—2005 夹层结构或芯子平压性能试验方法
GB/T 1454—2005 夹层结构侧压性能试验方法 [夹层结构侧压强度夹层结构侧压弹性模量面板侧压强度面板侧压弹性模量泊松比]
GB/T 8812—1988硬质泡沫塑料弯曲性能的测定 20mm下的负荷 [弯曲强度弯曲弹性模量]
GB/T 1449—2005纤维增强塑料弯曲性能试验方法
JC/T 773—1996 单向纤维增强塑料层间剪切强度试验方法（短粱法）
GB/T 1456—2005 夹层结构弯曲性能试验方法
ASTM   D7249/D7249-M夹层结构长梁弯曲（只计算面板应力面板弦线模量夹层结构弯曲刚度）
GB/T 1457—2005 夹层结构滚筒剥离强度试验方法
GB/T 7122—1996 高强度胶粘剂剥离强度的测定——浮辊法
GJB 446—1988 胶粘剂90°剥离强度试验方法（金属与金属）
GB/T 2790—1995 胶粘剂180°剥离强度试验方法挠性材料对刚性材料
GB/T 2791—1995 胶粘剂T剥离强度试验方法挠性材料对挠性材料
根据数据采集的情况，材料软件可以直接进行计算，即时输出试验报告
